Die VL-R Serie: Inline-Filter zum Trocknen & Filtern der Pipeline-Luftströme von Lagertanks.
Keine Korrosion im Lagertank
Kein Qualitätsverlust der gelagerten Substanzen

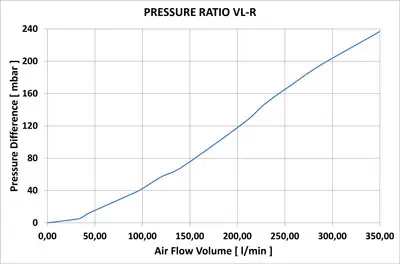

Minimaler Druckaufbau, auch bei hohen Durchflussraten
Entwickelt für DN50-/2"-Rohre
Geeignet für den Innen-, Außen- und Offshore-Einsatz
Mehrweg-Variante
Nachhaltige Mehrweg-Adsorber.
ATEX
Nicht geeignet für Exlosionsschutzzonen.
Offshore geeignet
Geeignet für den Einsatz in Salzluft.
REACH konform
Sicheres und unbedenkliches Produkt.
RoHS konform
Sicheres und unbedenkliches Produkt.
IP Schutzklasse
IP 68
UV Resistenz
Hoch
Betriebstemperatur
-40°C bis +80°C /125°C
Korrosivitätsklasse
C5
Material
Aluminium, Polyamid (PA), Polycarbonat (PC), GIEBEL Xdry®, Aktivkohle
Geeignete Substanzen
Hydrauliköl, Getriebeöl, biologisches Öl, Pflanzenöl, Transformatorenöl, Isolieröl, AdBlue (Harnstoff), Dieselkraftstoff, Isocyanate, Polyole, Anhydrit

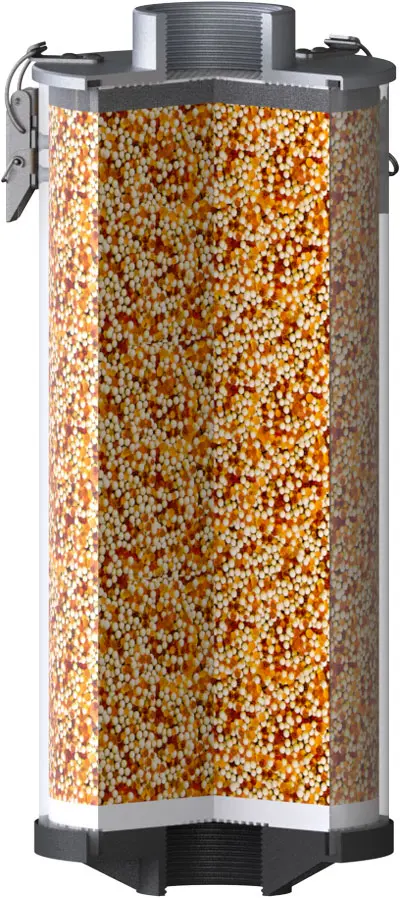

Adsorberkomponenten und ihre Aufgaben.
Plastic housing (A): Protects the inner workings of the adsorber. The disposable plastic housing is durable and UV-resistant.
Filter grid (B & F): Filters coarse dust and dirt particles from the supply air.
Activated carbon disk (C): Adsorbs oil particles and aerosols from exhaust air. The activated carbon layer not only protects the desiccant from contact with oil, but also prevents harmful oil mist from escaping the system.
GIEBEL Xdry® (D): Ensures effective drying of the air flowing through and indicates by changing color from orange to green when it is time to replace the adsorber.
2µm fleece filter (E): Filters finest dust and dirt particles from supply air and thus protects the system from getting filthy.
Thread (G): Connects system and adsorber.
Technical data according to size.
 |
 |
 |
 |
|
|---|---|---|---|---|
| ADSORBER | VL-R 2L | VL-R 3L | VL-R 5L | VL-R 5XL |
| TOTAL WEIGHT (KG) |
1.208 | 2.734 | 5.818 | 7.333 |
| GIEBEL XDRY® (KG) |
0.65 | 1.7 | 3.7 | 5.0 |
| COLOR-CHANGE CAPACITY (ML) |
228 | 595 | 1295 | 1750 |
| HEIGHT (MM) |
215 | 331 | 379 | 479 |
| DIAMETER (MM) |
90/120 | 110/140 | 150/180 | 150/180 |
| CONNECTION | BSP G1"f | BSP G1"f | BSP G2"f | BSP G2"f |
|
|
|
|
|
|---|---|---|---|---|
