Flanschadapter - zur Adsorbermontage auf bestehenden Lochkreisen.

Einfache Schraublösung

Keine Änderungen am System erforderlich

Perfekt für die einfache Installation von Adsorbern auf Hydrauliken


ONLINE KAUFEN SO FUNKTIONIERT'S INSTALLATION  TECHNISCHE DATEN FAQ DOWNLOADS


Montage einfach gemacht.

Hydraulikaggregate und mobile Hydrauliken verfügen in der Regel über vorgefertigte Lochkreise am Hydrauliktank, die sich perfekt für die Installation eines Adsorbers eignen. Hier kommen Flanschadapter ins Spiel - sie verbinden die Anlage mit dem Adsorber.


ONLINE KAUFEN


So funktioniert's.

Flanschadapter passen perfekt auf Standardlochkreise mit 41,73 und 75mm Durchmesser und haben ein G1"f Gewinde an der Oberseite auf das ein Adsorber aufgeschraubt werden kann.


ONLINE KAUFEN

Installation eines Flanschadapters.

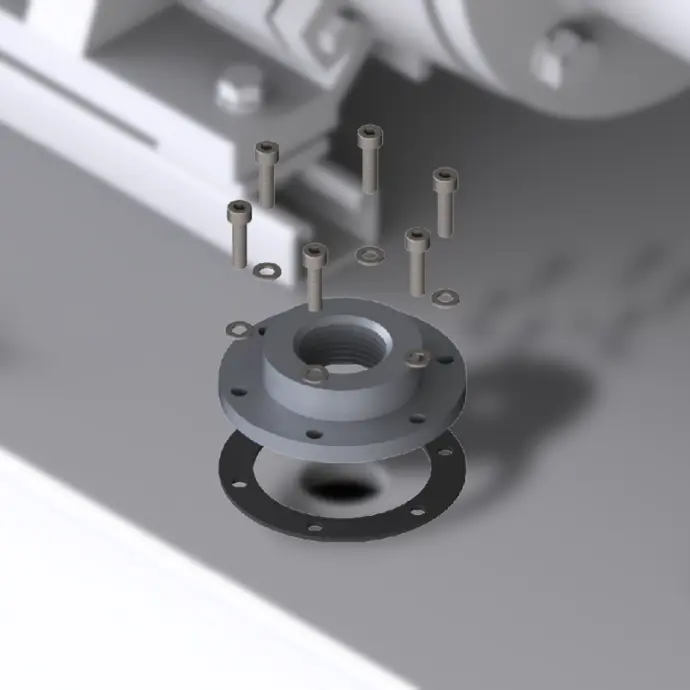

Schritt: Flanschadapter

Schrauben Sie den Flanschadapter auf den bestehenden Lochkreis an Ihrem Hydrauliktank. Dichtung und Schrauben werden mitgeliefert.

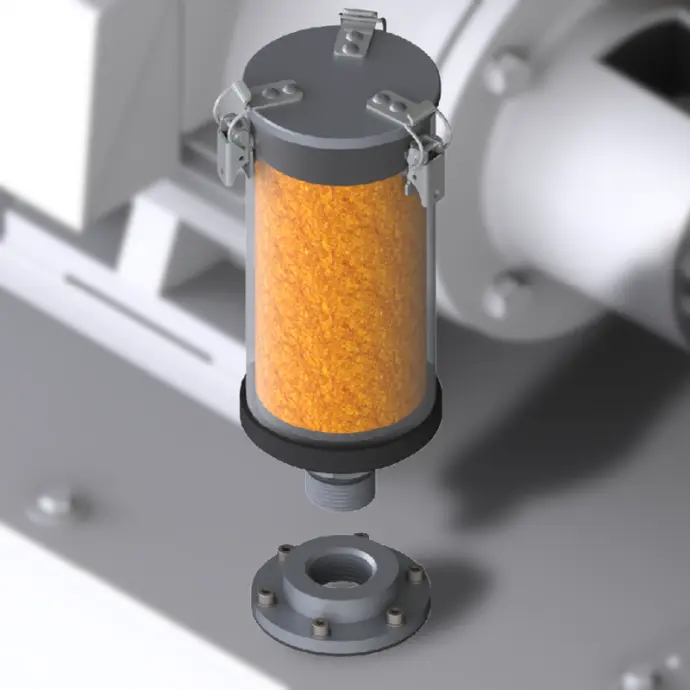

Schritt 2: Adsorber

Schrauben Sie den Adsorber auf. Achten Sie darauf, dass sie ihren Adsorber mit passendem Gewinde bestellen (G1"m oder N1"m).

Technische Daten.

FLANGE ADAPTER LK41 PA LK73 PA LK73 AL FKM LK73 AL EPDM LK73 SS LK 73 Anti-Splash LK75 FKM AL
WEIGHT
(KG)
0.03 0.06 0.18 0.18 0.26 0.32 0.18
HEIGHT
(MM)
22 27 22 22 22 33 (+78 inside) 22
DIAMETER
(MM)
52 85 85 85 85 85 85
SCREWS 3x M5 6x M5 6x M5 6x M5 6x M5 6x M5 4x M6
CONNECTION G1/2"f, N1/2"f G1"f, N1"f G1"f G1"f G1"f G1"f G1"f


FLANSCHADAPTER LK41 PA LK73 PA LK73 AL FKM LK73 AL EPDM LK73 SS LK 73 Anti-Splash LK75 FKM AL
GEWICHT
(KG)
0.03 0.06 0.18 0.18 0.26 0.32 0.18
HÖHE
(MM)
22 27 22 22 22 33 (+78 innen) 22
DURCHMESSER
(MM)
52 85 85 85 85 85 85
SCHRAUBEN 3x M5 6x M5 6x M5 6x M5 6x M5 6x M5 4x M6
ANSCHLUSS G1/2"f, N1/2"f G1"f, N1"f G1"f G1"f G1"f G1"f G1"f
